[기초] 치수기입 (9) - 치수기입할 때 화살표를 밖으로 빼기

** 치수기입할 때 화살표를 밖으로 빼기

치수기입할 경우 치수 간격이 좁아 치수선 화살표가 밖에서 안으로 표시되게 그려지게 된다.

그리고 넓은 경우 안에서 밖으로 화살표가 표시되게 자동적으로 지정되어 있다.

그것을 임의 변경하는 방법을 알아보자.

  <그림1>

....

<그림2>

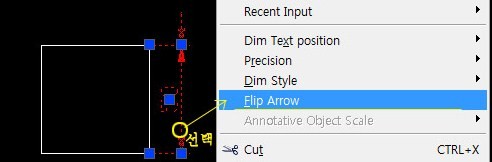

위의 <그림2>과 같이 치수선을 선택한 후 오른쪽 마우스를 클릭할 경우

Flip Arrow 라는 메뉴를 찾을 수 있다.

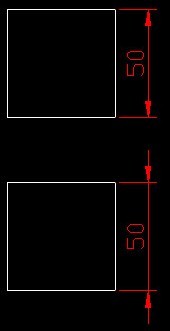

이 메뉴를 클릭함으로써 위 <그림1>의 아랫쪽에 표시되어 있는 그림과 같이 화살표를 밖에서 안으로 들어 오는 모양으로 변경할 수 있다.

이 기능은 2006부터 지원되는 것 같습니다. 2000에서는 해당 메뉴가 없더군요

그리고 우클릭 메뉴를 활성화하기 위해서

option의 right-click customization 기능을 활성화 시켜줘야한다.
