[설정] eAtc 유의사항 및 치수 세팅

** eAtc 유의사항 및 나의 치수 세팅

invalid-file

pdf 파일 첨부



** 환경 변수가 변경될 경우에 대한 대비

01. qtextmode가 1로설정되어 있을 경우엔 치수값이 사각형으로 표시됩니다. 그러므로 0으로 설정합니다. (setvar"qtextmode" 0)

02. elipse로 작성하는 타원유형을 조정하는 시스템변수입니다. 0일 경우 완전한 타원의 객체를 작성하게됩니다. pellipse의 값이 1일 경우 폴리선으로 표현된 타원을 작성하게 됩니다. (setvar"pellipse" 0)

03. PICKFIRST의 값이 0일 경우 명령을 호출한후 객체를 선택합니다. PICKFIRST의 값이 1일 경우 명령을 호출하기 전에 객체를 선택합니다. (setvar"pickfirst" 1)

04. dimcen의 값이 0일 경우중심표식 또는 선이 그려지지 않습니다. dimcen의 값이<0일 경우중심선이 그려집니다. dimcen의 값이 >0일 경우 중심표식이 그려집니다.(setvar"dimcen" 0)

05. dimassoc의 값이 0일 경우 분해된 치수를 작성하게 됩니다. dimassoc의 값이 1일 경우 비연관치수객체를 작성합니다. 치수요소들은 단일객체를 형성. dimassoc의 값이 2일경우 연관치수객체를 작성합니다. 치수요소들은 단일객체를 형성.(setvar"dimassoc" 2)

06. filedia가 0으로 설정이 되어 있으면 open 명령시다이얼로그박스가 뜨지않습니다. filedia가 1로 설정이 되어 있으면 open 명령창에 파일이름과 경로를 기입해야 합니다. (setvar"filedia" 1)

07. mbuttonpan의 값이 1로 설정이되어 있으면 마우스 가운데버튼을 팬명령어로 사용할 수 있습니다. mbuttonpan의 값이 0으로 설정이되어 있으면 오스냅을 설정할 수 있습니다.(setvar"mbuttonpan" 1)

08. cmddia의 값이 0이면 qleader의 명령에 대해 내부문서편집기의 표시가 되지않습니다. cmddia의값이 1이면 qleader의 명령에 대해 내부문서편집기가 표시됩니다.(setvar"cmddia" 1)

09. ucsicon의 값이 0이면 UCS 아이콘이 표시되지 않습니다. ucsicon의 값이 1이면 UCS 아이콘이 뷰포트 또는 배치의 왼쪽 아래구석에 표시됩니다. ucsicon의 값이 2이면UCS 아이콘이 원점에 표시됩니다. (setvar"ucsicon" 1)

10. blipmode의 값이 off이면 표식기 선택점을 끕니다. blipmode의 값이 on이면 표식기선택점을 켭니다. (setvar"blipmode" off)

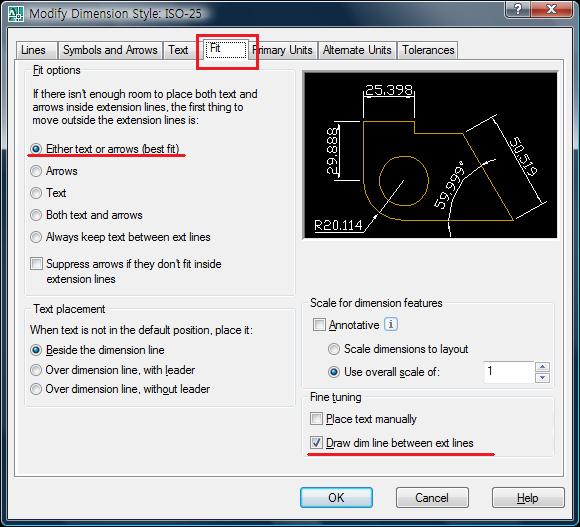

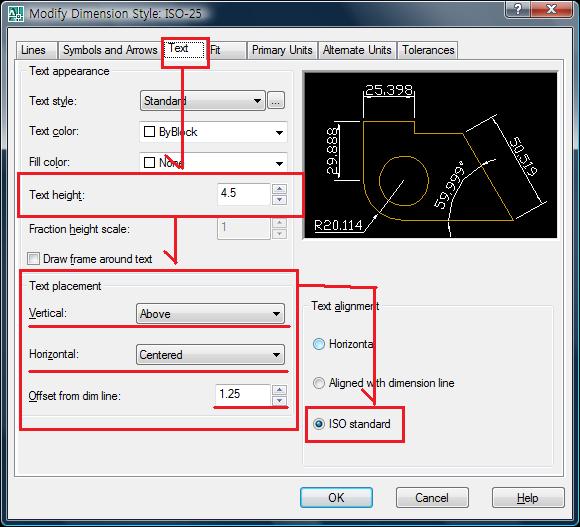

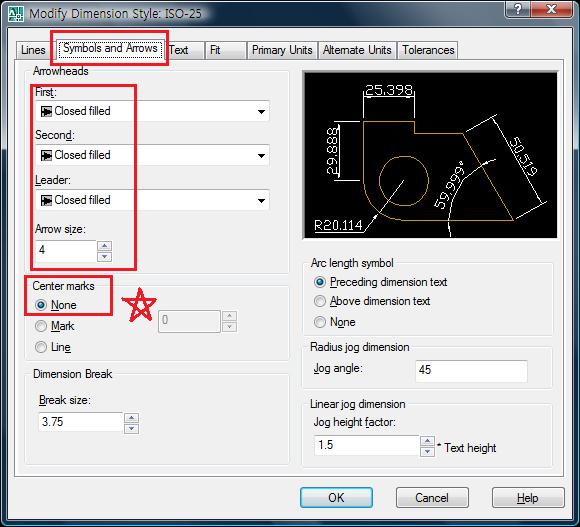

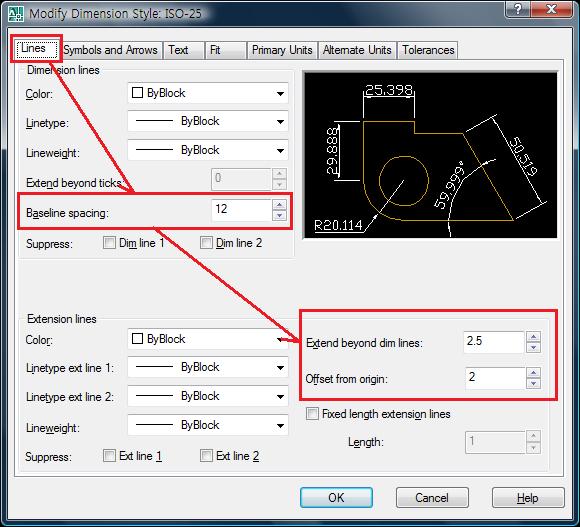

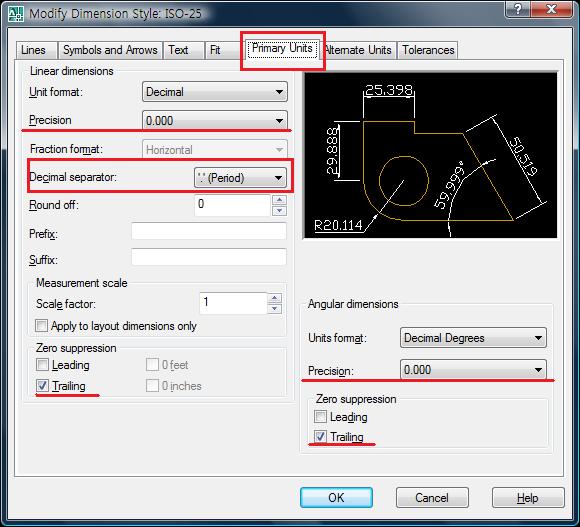

** 나의 치수 세팅
