[기계제도] 치수 기입의 어려움 ...

** 기계제도 - 치수 기입이 어려워 ... (1)

기계제도에서 치수기입하는 방법을 학원선생님께서 나름 정리하신걸 옮겨 적습니다.

나름의 기준이기 때문에 다른이와 맞지 않는 경우도 많습니다.

그리고 기계제도에 있어서 치수기입의 정석은 없다고 하네요. 많은 경험과 도면을 그리고

실무 경험의 풍부함에 따라서 치수기입하는 노하우가 다르다고 합니다.

결론의 많이 해보면 장땡!!

* 치수기입에서 치수 기입은 작은치수에서 큰 치수로 치수를 기입한다.

바로 다름과 같은 형태로 치수를 기입한다.

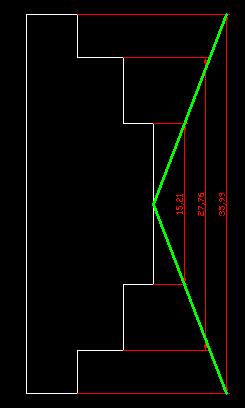

* 대칭일 경우는 피라미드로 치수를 기입한다.

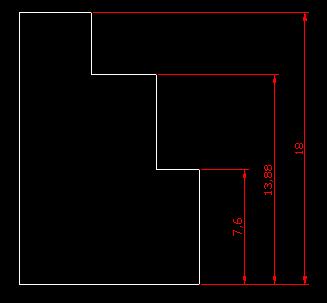

** 비대칭일 경우는 직각삼각형으로

** 제품에서 가장 중요한 전체 길이, 전체의 높이, 전체의 폭이 빠지지 않는지 확인하고 기입하여야한다.

++

1. 가급적 길이부터 치수기입 (정면도와 평면도를 참고)

2. 높이 치수기입 (정면도와 측면도 참고)

3. 폭의 치수 기입 (평면도와 측면도 참고)

4. 나사 치수기입 및 자리파기 치수 기입

5. R,pi, S pi, rectagle 기호들 기입

6. 공차 기입

7. 표면 거칠기 기입

8. 기준면 및 기아 공차 기입

** 치수 기입에 있어서 형상이 뚜렷한 곳에 우선 치수를 기입하여야 한다.

** 치수 기입 기준면의 높이가 같으면 연결치수 기입을 쓴다.


080713 - 내용추가합니다.
기계제도에 있어서 치수기입은 기본적으로 위에 서술한 내용과 같이 하면되지만 예외의 경우가 있습니다.
위와 같이 치수를 기입했을 경우 도면을 보는 사람이 혼란을 초래할 우려가 있는 경우가 그것입니다.
그리고 중복 기입을 되도록이면 피하지만 도면을 보는 사용자 입장에서 중복이더라도 이쪽에 치수가 있다면
좀더 작업에 편의를 제공할 수 있다면 중복치수를 기입해주는 것이 좋습니다.

또하나 추가하자만 그것은 자재를 자르기 위한 치수입니다. 치수를 기입했는데 일일이 더하면 전체 길이가 나와서 치수를 기입하지 않았습니다. 굳이 기입하면 중복이라서 기입하지 않았다고 했을 때를 생각해봅니다. 그냥 전체의 길이를 기입하지 않았지만 그 치수가 자재를 제관해야하는 치수라면 자재를 절단할 수 있는 치수로 기입을 해주는 것이 옳습니다. 단순히 이 만큼은 몇이다 라는 식의 치수가 아니라 자재를 이 만큼 절단하여 가공하면 재품을 쉽게 만들수 있다는 정도의 치수 기입은 필수인 것 같습니다.
