[기초] DI,AA,LI,ID - 도면의 각종 정보 조회하기

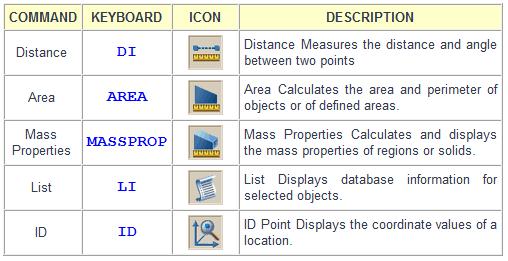

** 도면의 각종 정보 조회하기

이번 내용은 작업할 때 정확하게 처리되었는지 확인하거나 면적을 계산할 때 필요한 내용을 정리하고자 한다.

1. 좌표 조회하기

명령어 : ID

  - 점의 좌표 값을 조회할 때 사용하며, 명령을 실행하고 조회하려는 점을 선택한다.

  + 최종 좌표 시정시 ID 명령을 사용하면 편리하다.

2. 두 점 사이의 정보 조회

명령어 : Dist

단축명령 : di

 - 두 점 사이의 거리와 각도를 조회할 때 사용하며, 명령을 실행하고 조회하련느 두 점을 선택한다.

Distance = 154.6469,  Angle in XY Plane = 57,  Angle from XY Plane = 0
Delta X = 84.8913,  Delta Y = 129.2638,   Delta Z = 0.0000

위는 di 명령으로 나온 결과이다.

여기서 나타나는 정보는

두점 사이의 거리

xy평면에서 두점이 이루고 있는 각도

xy평면으로부터 z축 방향으로 이루고 있는 각도

두 점 사이의 x축 방향거리

y축 방향거리, z축 방향거리와 같은 정보를 나타내주고 있다.

3. 면적 계산하기

명령어 : Area

단축명령 : aa

 - 객체의 면적을 구할 때 사용하며, 면적을 더하거나 뺄 수도 있다.

Command: aa AREA
Specify first corner point or [Object/Add/Subtract]:
Specify next corner point or press ENTER for total:

Specify next corner point or press ENTER for total:

4. 객체 정보 조회하기

명령어 : List

단축명령 : li, ls

 - 객체에 대한 데이터베이스 정보를 알아볼 때 사용하며, 객체에 따라 표시되는 정보는 조금씩 다르다.

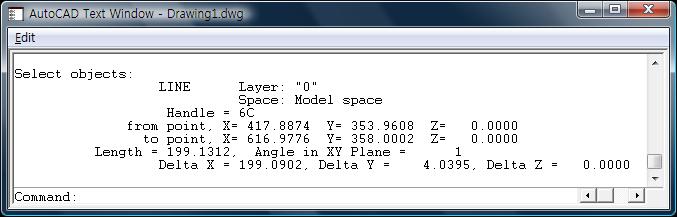

예) 라인에 대한 정보

5. 도면 파일 정보 조회하기

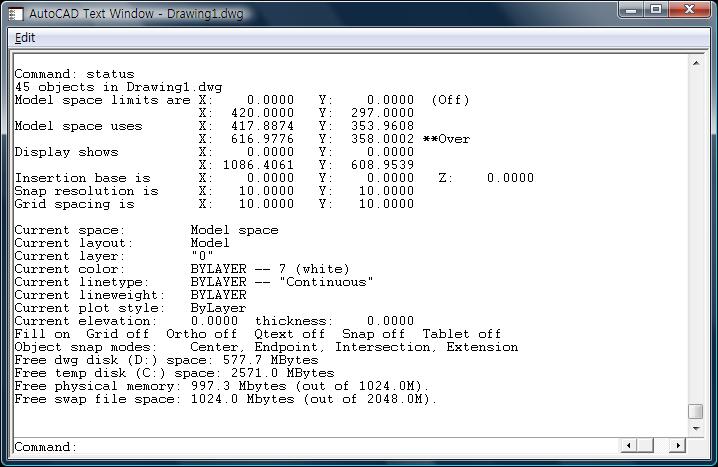

명령어 : Status

 - 현재 작업중인 도면 파일에 대한 limits, 다양한 도면 모드, 메모리 상태 등 일반적인 사항을 조회한다.

사용 예)

 + Handle이란? 핸들이란 오토캐드에서 데이터베이스화를 위해서 객체에 매겨지는 코드이다.

6. 시간 조회하기

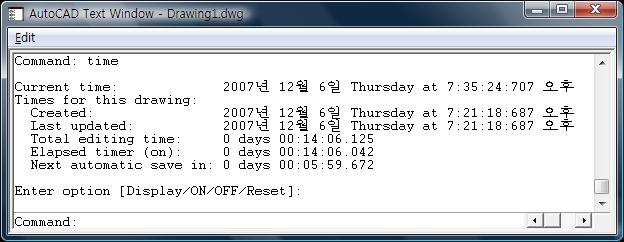

명령어 : time

 - 도면 작성에 소요된 시간을 알 수 있으며, 시간 상태를 제어할 수 있다.
