** 치수기입 (8) - Dimension Style 대화상자!!

Dimension Style은 도면에 여러 형태의 치수가 기입될 때 유용하게 사용할 수 있는 기능으로 변수를 이용하여 설정하는 방법과 대화 상자를 이용하여 설정하는 방법으로 나뉘며, 대화 상자를 사용하여 설정하는 방법이 좀더 편리하다고 할 수 있다.

변수를 이용하여 설정하는 방법은

** 치수기입 - 치수 기입 시스템 변수

어느 정도 설명이 이루어져 있으므로 생략하도록 한다.

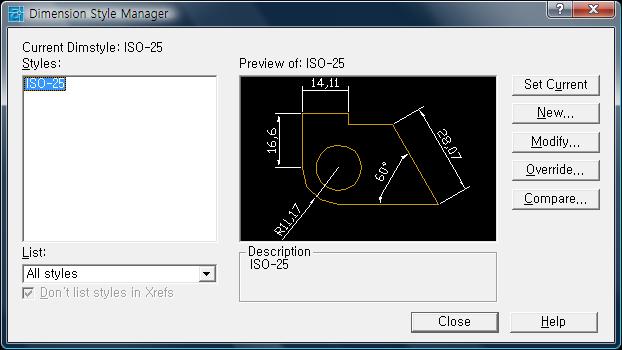

1. Dimension Style

명령어 : ddim, d

 ㄱ. Current Dimstyle

     - 현재 사용중인 스타일을 표시하며 Dimension 도구 상자에서 쉽게 변경할 수 있다.

 ㄴ. Styles  - 스타일 목록을 보여준다.

 ㄷ. Preview of 응응응??

     - 현재 스타일의 형태를 보여준다.

 ㄹ. Description - 현재 스타일의 설명을 표시한다.

 ㅁ. List

            - All styles - 모든 스타일 표시

            - Styles in use - 현재 사용중인 스타일과 사용했던 스타일만을 목록에 표시한다.

 ㅂ. ㅁ Don't list style in Xrefs

     - 체크 상자에 체크 표시를 하면 외부 참조하고 있는 파일의 스타일을 표시하지 않는다.

 ㅅ. Set Current

     - 목록에 선택되어 있는 Style을 현재 스타일로 지정한다.

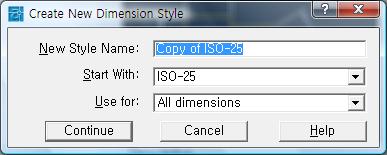

 ㅇ. New

     - 새 Style을 만들며 다음과 같은 대화 상자가 표시된다.





 ㅈ. Modify

     - 스타일 목록에서 현재 선택되어 있는 스타일의 치수 구성 요소에 대한 세부 설정 값을 지정하거나 수정함

 ㅊ. Override

     - 스타일을 새로 만들지 않고 기존의 스타일을 부분적으로 수정하여 형태가 틀린 치수 기입을 할 수 있다. 임시로 사용할 스타일을 만드는 기능이다.

 ㅋ. Compare

     - 스타일을 비교하는 기능으로 설정 값이 틀린 부분을 표시한다. 같은 스타일을 비교하면 모든 설정 값을 표시한다.

2. New Dimension Style 설정

- Menu Bar : Dimension → Style

- Command : DDIM → Dimension Style Manager(치수 유형 관리자) 대화상자

▷ 치수 유형 설정하기 : Dimension Style Manager → Set Current

▷ 치수 유형 수정하기 : Dimension Style Manager → Modify → Modify Dimension Style

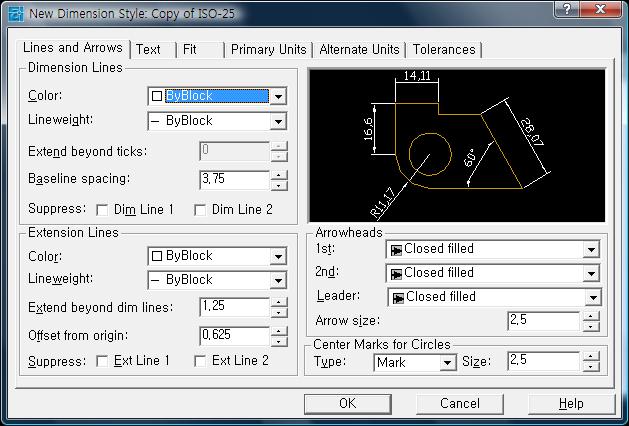

ㄱ. Lines and Arrows 탭

▶ Lines and Arrows : 치수선, 치수보조선, 화살촉, 중심표시 및 중심선의 모양·동작 수정

☆ Dimension Line(치수선) : 치수선의 모양 조정

- Color : 색상 지정(Byblock : 블록에서 정해진 대로, 흰색 多用)

- Lineweight : 치수선의 가중치 지정

- Extend beyond ticks : 치수선이 보조선을 벗어나는 화살촉의 길이 조절

- Baseline Spacing : 치수선 사이의 간격을 조절

- Suppress : 치수선의 표현을 제한

Dim Line 1 : 첫 번째 치수선 생략(DIMSD1=ON, DIMSD2=OFF)

Dim Line 2 : 두 번째 치수선 생략(DIMSD1=OFF, DIMSD2=ON)

☆ Extension Lines(치수 보조선) : 치수 보조선의 모양 조정

- Color : 색상 지정(Byblock : 블록에서 정해진 대로, 흰색 多用)

- Lineweight : 치수 보조선의 가중치 지정

- Extend beyond Lines : 치수 보조선이 치수선 밖으로 연장되는 거리 조절

- Offset from Origin : 측정 물체에서 치수 보조선이 떨어지는 간격 조절

- Suppress : 치수 보조선의 표현을 제한

Ext Line 1 : 첫 번째 치수 보조선 생략(DIMSE1=ON, DIMSE2=OFF)

Ext Line 2 : 두 번째 치수 보조선 생략(DIMSE1=OFF, DIMSE2=ON)

☆ Arrowheads(화살촉) : 화살촉의 유형 조정

- 1st : 첫 번째 화살촉 변경하면 두 번째 화살촉 자동 변경, 건축에서는 Dot 多用

- 2nd : 두 번째 화살촉 변경(첫 번째와 다르게 설정 가능)

- Leader : 지시선의 화살촉 지정

- Arrow size : 화살촉의 크기 지정

☆ Center Marks for Circles : 원의 중심 표시

- Type : 형태

Mark : 중심 표시(안에 표시, DIMCEN=양수)

Line : 중심선 표시(밖으로 돌출, DIMCEN=음수)

None : 중심을 표시하지 않음(DIMCEN=0)

- Size :중심표시의 크기 값 지정

ㄴ. Text 탭

▶ Text : 치수 문자의 모양, 배치, 정렬 및 이동 수정

☆ Text Appearance(문자 유형) : 치수 문자의 속성인 유형, 높이, 색상 조절

- Text style : 치수 문자에 대한 현재의 유형 지정

- Text color : 문자의 색상 지정(Byblock : 블록에서 정해진 대로, 흰색 多用)

- Text height : 치수 문자 유형에 대한 크기 지정

- Fraction height scale : 분수 높이 축척

- Draw frame around text : 문자 주위에 프레임 형성

☆ Text Placement : 문자 배치

- Vertical : 수직 치수값의 조절, 원형 배열에 관련된 치수 방향 조절

Centered : 문자를 치수선 중앙에 위치

Above : 문자를 치수선 위에 위치

Outside : 문자를 치수선 밖에 위치

JIS : 일본산업표준표기법으로 치수를 위치

- Horizontal : 문자의 수평 기입을 조절, 치수방향과 위치 제한

Centered : 문자를 치수선 중앙에 위치

At Ext Line1(치수보조선1) : 문자를 첫 번째 치수 보조선의 왼쪽에 위치

At Ext Line2(치수보조선2) : 문자를 두 번째 치수 보조선의 오른쪽에 위치

Over Ext Line1(치수보조선1 위) : 문자를 첫 번째 치수 보조선 위에 위치

Over Ext Line2(치수보조선2 위) : 문자를 두 번째 치수 보조선 위에 위치

- Offset from dim line : 치수문자와 치수선의 간격을 지정

☆ Text Alignment : 문자 정렬

- Horizontal : 치수선의 각도에 관계없이 X축을 따라 문자 정렬

- Aligned with dimension line : 치수선을 따라 정렬

- ISO Standard : 문자가 치수보조선 안에 있을 때는 치수선을 따라 문자 정렬, 문자가

치수보조선 밖에 있을 때는 문자를 수평으로 정렬

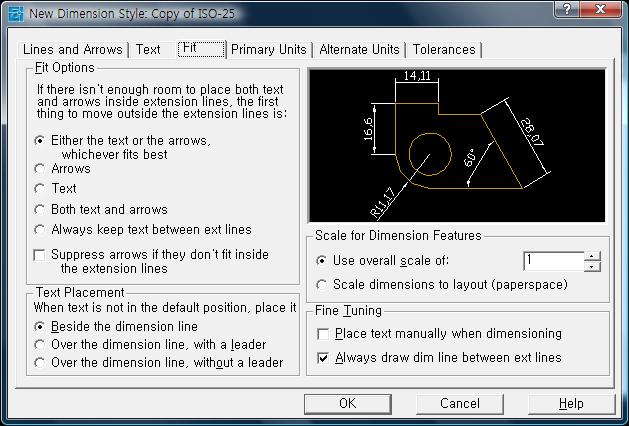

ㄷ. Fit 탭

▶ Fit : 치수선, 치수보조선 및 문자 배치 위치를 조정하는 옵션 설정, 전체치수 축척 정의

☆ Fit Options : 문자와 화살촉 둘 모두가 치수보조선 내에 들어갈 수 없을 경우 이것을

이동하기 위한 우선 순위 설정

- Either the text or the arrows whichever fit best : 문자 또는 화살표를 최상으로 조정

- Arrows : 화살표 우선

- Texts : 문자 우선

- Both text and arrows : 문자와 화살표 모두 우선

- Always keep text between ext lines : 항상 보조선 사이에 문자 위치

- Suppress arrows if they don't fit inside the extension lines : 치수보조선 내부에

화살표 공간이 부족할 경우 화살표 제한

☆ Text Placement : 문자가 기준 위치에 있지 않을 경우 아래 옵션으로 조정

- Beside the dimension line : 첫 번째 치수선 옆

- Over the dimension line, with a leader : 문자를 이동하면 지시선을 추가

- Over the dimension line, without a leader : 지시선 없이 문자를 자유롭게 이동

☆ Scale for Dimension Features : 전체 또는 도면 공간의 축척을 지정

- Use overall scale of : 모든 치수 유형 설정값에 대해 축척 요인 설정

- Scale dimension to layout(paper space) : 현재의 모형 공간과 종이 공간간의 축척에

근거한 축척요소를 결정

☆ Fine Tuning : 치수 맞춤을 상세하게 조정

- Place text manually when dimensioning : 치수를 작성할 경우 치수 문자에 대해 지정할

위치 설정

- Always draw dim line between ext lines : 화살촉과 문자가 밖에 있더라도 치수선을

치수보조선들 사이에 배치

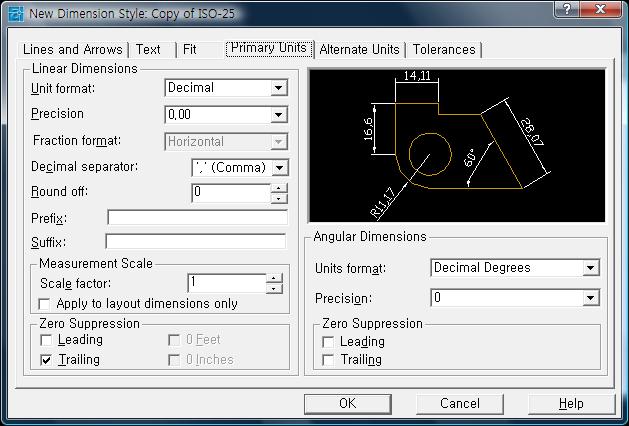

ㄹ. Primary Units 탭

▶ Primary Units : 치수의 주요 측정 단위와 머리말, 꼬리말의 표현을 조절

☆ Linear Dimension : 선형, 정렬, 반지름, 세로좌표 및 비각도 기준선과 연속치수에 대한

형식을 설정

- Units format : Scientific(과학), 십진(Decimal), Engineering(공학), Architectural(건축)

Fractional(분수), Window Desktop 중에서 단위 설정

※ 건축에서는 Decimal을 사용한다. Architectural을 사용하면 feet & inch 단위임.

- Precision : 단위의 소수 자릿수를 설정, 단위 형태에 다라 값이 표시되는 형식을 표현

- Fraction format : 분수 단위의 형식을 대각선, 수평 또는 스택하지 않음 중에서 설정

- Decimal separator : Window Desktop 단위를 선택하지 않은 경우 소숫점 구분자를

마침표(.), 쉼표(,) 또는 공백으로 설정

- Round Off : 모든 치수의 반올림할 소수 자리를 지정(DIMRND=1.0 → 치수는 정수로만

기입. 반올림 값의 소수 정밀도는 정밀도-Precision에 지정된 값 이하로만 가능)

- Prefix : 치수의 머리말 지정(%%c → ø)

- Suffix : 치수의 꼬리말 지정(1000 mm)

- Measurement Scale : 배치에 있는 치수에만 선형 축척 요인을 적용

☆ Angular Units : 각도 치수의 설정

- Decimal Degrees : 십진 각도

- Degrees Minutes Seconds : 도/분

- Gradians : 등급

- Radians : 호도

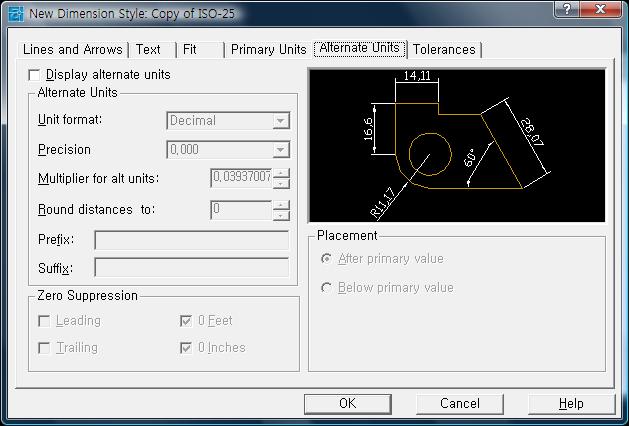

ㅁ. Alternate Units 탭

▶ Alternate Units : 대체 단위는 치수 문자의 1차 단위 옆에 있는 대괄호［］안에 표시

☆ Display alternate units : 치수의 대체 단위의 표시

- Units format : 대체 단위 형식 조절

- Precision : 소수 자릿수의 설정, 단위 형태에 따라 값이 표시되는 형식 표현

- Multiplier for alt units : 1차 단위에 사용자가 입력하는 숫자를 곱하여 대체 단위 생성

- Prefix : 두 단위 치수 기입 시 머리말로 특수문자를 표시

- Suffix : 두 단위 치수 기입 시 꼬리말로 치수 단위계를 표시

☆ Placement : 대체 단위의 위치, 즉 1차 단위의 뒤 또는 아래를 설정한다.

아래를 선택하면 1차 단위는 치수선 위에, 대체 단위는 치수선 아래에 배치

ㅅ. Tolerances 탭

▶ Tolerance : 공차를 치수문자로서 추가하여 공차에 형식을 적용

☆ Tolerance Format : 공차 표시 옵션 설정

- Method : 방법

None : 공차를 표시하지 않음

Symmetrical(대칭) : ±의 균일한 공차 표현

Deviation(편차) : 균등하지 않고 다를 경우 ±의 편차를 각각으로 표현

Limits(한계) : 치수의 한께 표현. 최대값은 더하고 최소값은 빼면 된다.

Basic(기본) : 치수를 박스 내 기입

- Precision(정밀도) : 공차값의 소수 자릿수를 설정

- Upper Value(상한가) : 최대 공차의 지정

- Lower Value(하한가) : 최소 공차의 지정

- Scaling for height : 공차 치수 문자의 크기 조절

(DIMTFAC = 공차치수의 높이 / 치수의 높이)

- Vertical position : 공차 치수 문자의 위치 지정

Top : 공차 치수를 주 치수 문자의 위쪽과 나란하게 위치(DIMTLJ=2)

Middle : 공차 치수를 주 치수 문자의 중간과 나란하게 위치(DIMTLJ=1)

Bottom : 공차 치수를 주 치수 문자의 아래와 나란하게 위치(DIMTLJ=0)

☆ Alternate Units Tolerance : 대체 단위 공차

- Precision : 대체 단위 공차값의 소수 자릿수를 설정
