[기초] 치수기입 (6) - 치수 보조선 없애기

** 치수기입 (6) - 치수 보조선 없애기

위 그림과 같이 왼쪽에는 치수 보조선이 그려져 있고

오른쪽에서는 치수 보조선이 없다.

이렇게 설정하는 방법에 대해서 알아보자

첫번째 방법은 치수선의 속성을 변경하는 방법으로 치수선을 더블 클릭하거나

치수선을 선택한후 ctrl+1 을 누르면 속성창이 나온다.

그중 ext line 1 , 2를 off하면 된다.

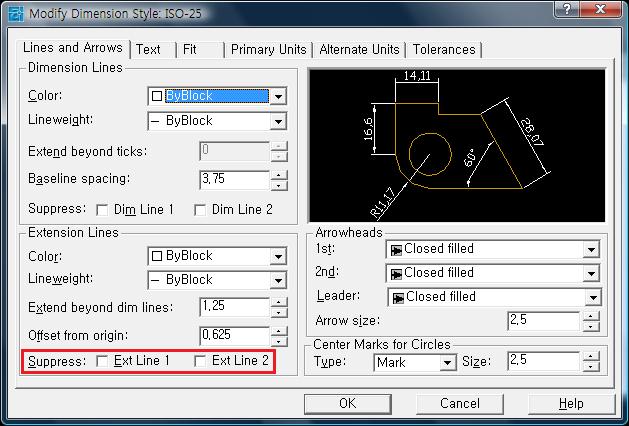

다음 방법으로는 dimension style에서 지정하는 방법으로

그림의 붉은 상자 부분을 선택하면 된다.
