[기초] arc - 아~크를 그리자~

** arc - 아~크를 그리자~

아크는 호를 말한다.

명령어 : arc

단축 명령 : a

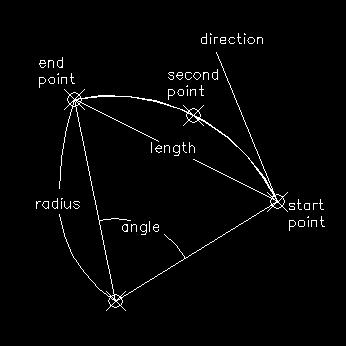

호를 그리는 방법은 여러가지가 있는데 호에서 찾을 수 있는 정보가 어떤 것이 있는지 파악하자.

위의 그림에서 알 수 있듯이 호에서 얻을 수 있는 정보를 이용하여 호를 그릴 수 있다.

그 예로서 중심점과 시작점 끝점을 알면 호를 그릴 수 있따

그리고 반지름과 시작점과 각도를 알면 호를 그릴 수 있다

또 한예로써 시작점과 두번째 점 그리고 끝점을 이용하여 호를 그릴 수 있다.

위 그림에서 나오는 정보를 조합하면 호를 그리는 것에는 문제가 없다.

만약 원을 그리고 그걸 자르면 되지 하는 생각을 가지고 있다면 호에 대해서 잘 생각해 보기를 권한다.

원을 그려서 잘라내어 그릴 수 있는 호는 아크 명령을 이용하여 표현할 수 있는 것과는 달리

중심점과 반지름과 각도를 알아야 그릴 수 있다.

하지만 호 명령을 이용하면 최소한 정보만으로 호를 그릴 수 있다.

이 점을 유의하면서 괜히 아크로 한방에 그릴 수 있는 곡면을 원을 그리고 하는 삽질은 하지말자!!

++

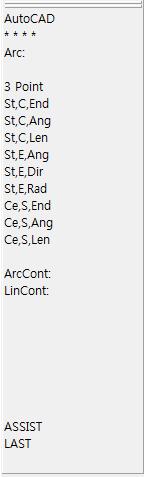

다음은 ARC의 SCREEN MENU에 나타난 호를 그리기 위한 옵션이다.
