[기초] ellipse - 타원 그리기~

** 타원 그리기

명령어 : ellipse

단축 명령 : el

타원 또는 타원 형태의 호를 그릴 때 사용하는 명령으로 다음과 같은 정보를 이용하여 그릴 수 있다.

1. 장축, 단축을 이용할 때

 - 한 축의 시작점을 지정한다.

 - 한축의 끝점을 지정한다.

 - 다른 한축의 끝점을 지정하는데, 타원의 중심을 시작점으로 한다.

2. 하나의 축, 편심각을 이용할 때

 - 한축의 시작점을 지정한다.

 - 한축의 끝점을 지정한다.

 - 편심각으로 그리기 위해 'R'을 입력한다.

 - 각도를 입력한다.

3. 중심, 장축, 단축을 이용할 때

 - 중심점을 지정하기 위해 , 'c'를 입력한다.

 - 타원의 중심점을 지정한다.

 - 한 축의 끝점을 지정한다.

 - 다른 한 축의 끝점을 지정하는데, 타원의 중심을 시작점으로 한다.

4. 중심, 하나의 축, 편심각을 이용할 때

 - 중심점을 지정하기 위해 'c'를 입력한다.

 - 타원의 중심점을 지정한다.

 - 한축의 끝점을 지정한다.

 - 편심각으로 그리기 위해 'r'을 입력한다.

 - 각도를 입력한다.

5. 타원 호 그리기

 - 옵션에서 'a'를 입력하면 타원을 그리는 방법과 똑같이 진행되며 마지막에 호의 시작점과 끝점을 지정한다.

++

 언듯 보면 타원이 많이 안 쓰일 것 같다. 하지만 타원은 투상에 있어서 엄청 중요한 역활을 한다.

사선을 경계로 한 원통이나 원의 경우 사선으로 인해서 정면도, 또는 평면도, 또는 측면도에서 타원의 모양으로 나타나기 때문에 타원은 엄청 중요한 역활을 한다.

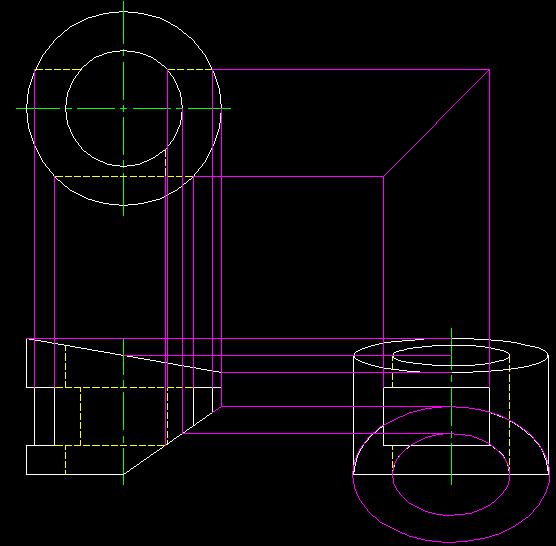

다음 예에서 평면도에서 원이 정면도에서 사선으로 표현되며 그것이 측면도에서 타원으로 표현됨을 알 수 있다. 이처럼 타원을 그리기 위해서 포인트를 따는 것은 매우 중요하다.
