[기초] xl, ray - 끝없이 이어지는 선 그리기.

** xl - 끝이 없이 이어지는 선!!

명령어 : ray, xline

단축명령 : xl

ray는 한쪽 방향으로 무한하게 연장된 선을 그린다.

xline은 양쪽 방향으로 무한하게 연장된 선을 그린다.

Command: xl
XLINE Specify a point or [Hor/Ver/Ang/Bisect/Offset]:

 - 방향을 맞춰서 선을 그리거나 옵션을 선택한다.

Specify through point:

 - 계속해서 만들거나 '리턴'으로 명령을 종료한다.

1. hor

 - 수평으로만 선을 그린다.

2. ver

 - 수직으로만 선을 그린다.

3. ang

 - 각도를 지정해서 경사진 선을 그릴 수 있으며 두 점을 찍어서 각도를 지정하거나 값을 입력하면 된다. 또한 reference를 이용하면 임의의 객체를 기준으로 각도를 지정할 수도 있다.

4. bisect

 - 세 점을 지정하게 되는 첫 번째 점은 내각의 중심점이 되며, 두 번째 점은 시작점, 세번째 점은 끝점이 된다.

5. offset

 - 지정한 값만큼 감격을 띄워 준다.

++

사용 예

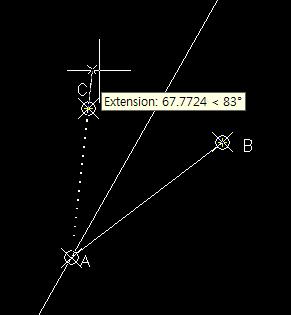

++ bisect를 이용하여 두 선을 이등분하는 xline을 그려본다.

Command: xl 엔터

XLINE Specify a point or [Hor/Ver/Ang/Bisect/Offset]: b 엔터
Specify angle vertex point: a점을 선택한다.
Specify angle start point: b점을 선택한다.
Specify angle end point: c점을 선택한다.

- 결과는 a점을 중심으로 한  b점과 c점 사이를 지나는 사선이 생긴다.
