** 어랏! 라인 두께 표현이 안된다?!


명령어 : lweight

단축명령 : lw


오토캐드에서 라인, 즉 선의 두께 표현이 기본적으로 표현안되게 되어 있다.

하지막 작업을 위해서 라인의 두께를 설정하는 이를 보이게 해야하는 경우가 있다.


+ 선에 두께를 표현하는 기능이지만 정밀하지 않으므로 화면에서 볼 때 또는 그래픽으로 표현할 때만 사용하고 도면을 프린터로 출력할 때에는 선 굵기를 색상으로 제어하는 것이 좋다.

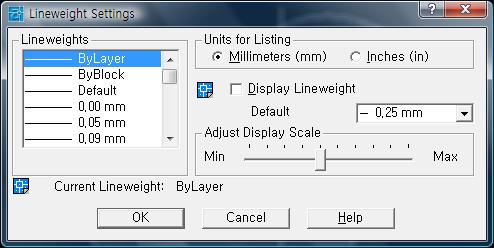

이 명령을 이용해서 나타낸 활성창이다.


사용자 삽입 이미지


위 그림에서 보듯이 이 창에서는

현재 레이어의 라인 두께를 설정할 수 있다.

Adjust Display Scale을 통해서 라인의 스케일 값도 조정해 줄 수 있다.


여기서 이야기할 사용은

ㅁ Display Lineweight

라는 체크 박스이다.

이 옵션을 체크해 주면 도면상에서 라인의 두께를 확인 할 수 있다.


 +

1. Lineweights - 사용할 선의 굵기를 선택한다.

2. Units for Listing - 단위를 선택한다

3. Display Lineweight - 선 굵기를 화면에서 보이게 할 것인지 여부를 결정한다.

4. Default - 선의 굵기가 지정되어 있지 않은 모든 객체에 적용될 선 굵기를 지정한다.

5. Adjust Display Scale - 화면에 표시되는 굵기를 조정한다. 굵기 값에 관계없이 표시되는 정도를 조절한다.

6. Current Lineweight - 현재 사용중인 선의 굵기를 표시한다.


+


** 선의 굵기 지정

선 굵기를 지정하면 화면에 표시할 때 디스플레이 속도가 많이 느려지게 된다. 이런 문제를 해결하기 위해 필요할 때에만 선 굵기를 표시할 수 있으며 상태 막대에 있는 LWT를 ON/OFF하면 된다.

사용자 삽입 이미지


** 선 형태와 선 굵기를 쉽게 바꾸는 방법

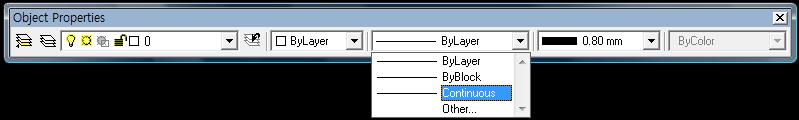

'Command:' 상태에서 객체를 선택하고 객체 특성 도구 막대에서 선형태, 레이어, 선 굵기, 선 색상을 쉽게 변경할 수 있다.

사용자 삽입 이미지

++ 만약 같은 형태의 선형태를 가진 선이 이미 도면에 그려져 있다면 ma 명령, 즉 매치 명령을 이용하여 선을 매치 시키는 것이 더 빠르다.
