[기초] Line, L - 선긋기

** Line, L - 선그리기

명령어 Line

단축 명령어 L

- 그림에서 가장 중요하고 처음 시작으로서 선을 그리는 것입니다. 바로 선을 그려주는 명령어가 LINE이라는 명령어입니다.

  선을 그리다가 잘못 그렸다 싶으면 undo를 하면 됩니다. 한단계 뒤의 작업으로 돌아가는 것이죠

그 명령으로 'u' or 'U'를 타이핑 하시면 됩니다.

 Close 라는 옵션이 있는데 선을 그리다가 'C'라고 입력하면 처음 선을 긋기 시작한 부분과 연결이 됩니다. Close 영어 뜻 그대로 닫는다는 뜻으로 '선을 닫는다', 선을 긋기 시작한 첫 지점과 연결되고 선 그리기가 종료됩니다.

[사용예]

Command: Line 엔터

Specify first point : {공간 영역에서 시작점을 지정한다. 또는 절대 좌표를 지정한다.}

Specify next point or [Undo] : {다음 점을 시작한다. 또는 절대 좌표 or 상태 좌표를 지정한다.}

Specify next point or [Undo] : {다음 점을 시작한다. 또는 절대 좌표 or 상태 좌표를 지정한다./ Undo 하면 지금 그린 선은 취소하고 이전 그린 지점으로 돌아간다.}

Specify next point or [Undo] : {엔터를 치면 선 그리기 작업이 마무리된다.}

입력예

10,10

@10,0

@0,30

@20,20

10<30

@10<50

undo

@-30,20

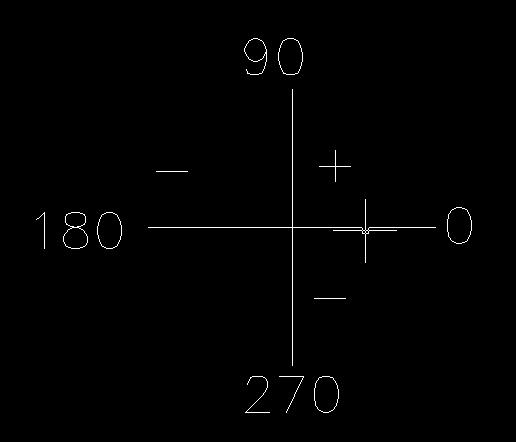

* (-) 마이너스 값을 입력하면 기준점에서 왼쪽 또는 아랫쪽으로 이동합니다.

++ 사선과 직교 되는 선을 그리기

그림과 같이 아랫쪽 사선과 직교가 되는 사선을 그려준 그림이다.

아랫쪽 사선과 직교 즉, 수직이 되는 선을 그려 주기 위해서는 윗쪽을 클릭하고

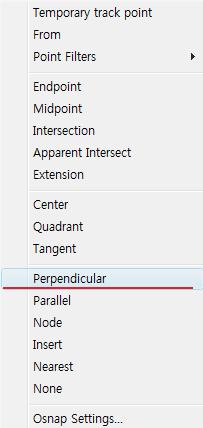

shift + 우클릭을 사용하여 다음 메뉴를 뛰운다.

여기에서 빨간색으로 밑쪽 그어진 부분을 선택하여

아랫쪽 사선에 커서를 옮겨서

아랫쪽 사선과 수직인 선을 그어 줄 수 있다.

++++

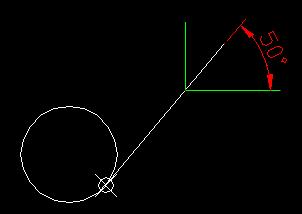

** 원과 접해 있는 임의의 각을 가지는 선 그리기

위와 같이 원에서부터 임의의 각을 가지는 선을 그리는 방법으로는

Line을 실행한 후 첫 번째 지점을

Tangent OSNAP 옵션을 이용하여 원위의 한점을 선택하고

@30<50 과 같이 상대 좌표를 입력하여 위와 같이 원과 접하는 임의의 선을 그릴 수 있다.

Command: l

LINE

-> 라인 명령 실행

Specify first point: _tan to

-> Tan 옵션을 이용하여 원의 접점에 클릭
Specify next point or [Undo]: @30<50

-> 상대 좌표를 이용하여 임의의 각을 가지는 선 그리기!
