[설정] Layer(레이어) - 객체의 특성 지정 및 관리하기

** Layer(레이어) - 객체의 특성 지정 및 관리하기



명령어 : Layer

단축명령 : la



 레이어는 도면 작업에 꼭 필요한 기능으로 이를 이용하면 객체 관리를 효율적으로 할 수 있다. 도면층이라고도 부른다.







++

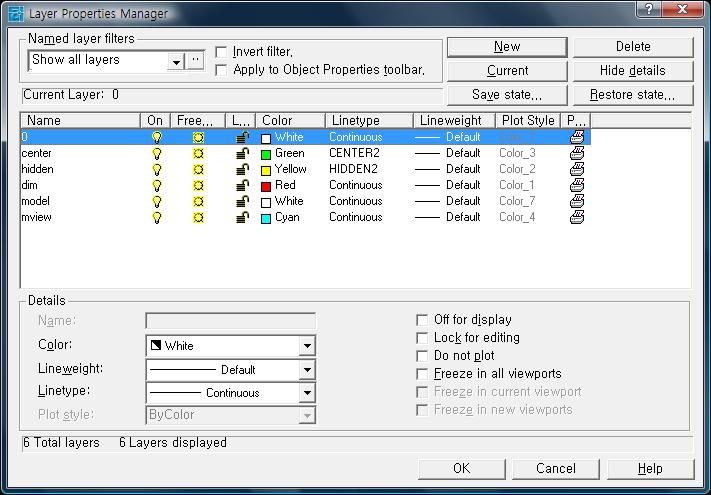

레이어 대화상자에서는 레이어 만들기, 삭제, 속성 등을 지정할 수 있다.



1. Named layer filters

 - 옵션 : 모든 레이어 표시 / 현재 파일의 레이어만 표시 / 외부참조 파일의 레이어만 표시



2. Invert filter

 - 표시되어 있는 레이어와 표시되어 있지 않은 레이어를 바꿔서 표시한다.



3. Apply to Object Properties toolbar

 - 체크하면 객체 특성 도구 막대에도 적용된다.



4. New

 - 새 레이어를 만든다.



5. Delete

 - 선택되어 있는 레이어를 삭제한다.

 - 단, 0 layer는 이름을 변경하거나 삭제할 수 없다.



6. Current

 - 선택되어 있는 레이어를 현재 사용중인 레이어로 지정한다.

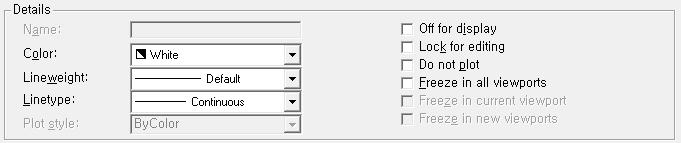

7. Hide details/Show details

 - 상세항목 표시 여부를 설정한다.



8. Current Layer

 - 현재 사용중인 레이어를 표시



9. Name

 - 이 부분을 클릭하면 각 특성별로 레이어를 정렬할 수 있다.







10. On/Off

 - 레이어를 끄거나 켠다. 레이어를 끄게 되면 화면에 표시하지 않고 출력도 되지 않는다.



11. Freeze in all vp

 - 레이어를 동결한다. 레이어를 동결하게 되면 화면에 표시되지 않고 출력도 되지 않는다. 화면에서 객체 표시가 빨라지므로 작업하는 동안 보여지지 않아도 될 객체는 동결시키는 것이 좋다



++ off/freeze의 차이점 : off는 화면에만 안보이지만 freeze는 객체를 데이터 베이스 즉, 메모리에 불러오지 않게 제어한다. 결론적으로 메모리에 상주하지 않게 됨으로 다른 작업을 할 수 있는 메모리의 여유가 생겨 시스템을 빠르게 사용할 수 있게 된다.



12. Lock

 - 레이어를 잠근다. 레이어를 잠그게 되면 잠긴 레이어에 속해 있는 객체는 선택 할 수 없다.



13. Color

 - 레이어의 색상을 지정한다. 객체의 색 속성이 Bylayer로 되어 있으면 객체가 속해 있는 레이어의 색상을 따라간다.



14. Linetype

 - 레이어의 선 형태를 지정한다. 객체의 선 형태가 Bylayer로 되어 있으면 객체가 속해 있는 레이어의 선 형태를 따라간다.



15. Lineweight

 - 레이어의 선 굵기를 지정한다. 객체의 선 굵기가 Bylayer로 되어 있으면 객체가 속해 있는 레이어의 선 굵기를 따라간다.



16. Plot Style

 - 플롯 유형을 지정한다. 객체의 색상, 선 형태, 선 굵기를 재지정할 수 있다.



17. Plot

 - 화면에서는 보이지만 출력할 때 출력되지 않게 지정할 수 있다.





+ 객체 특성 관리하기

 - 객체는 색상(선 굵기), 선 형태를 각각 용도에 맞게 지정하여, 용도에 맞게 레이어를 제어하면서 사용하면 일일이 하나의 선을 제어 할 필요 없이 편리하게 사용할 수 있다.



+ 도면에서 색상의 의미

 - 도면에 선이 많아 복잡해 보일 때는 선의 색상을 다르게 지정하면 좀 더 쉽게 선을 구분 할 수 있다. 또한 선의 색상을 다르게 지정한 경우에는 선의 색상을 그대로 출력할 수 있지만 색상에 따라 선의 굵기를 다르게 지정할 수도 있다. 그러므로 레이어에서 선의 색상을 지정할 때는 선의 굵기를 고려하여 지정하는 것이 좋다.





++

** purge : 도면을 정리하는 명령어



- 사용하지 않는 도면층, 블록, 문자유형, 치수유형을 정리한다.

- 도면이 완성된 단계에서는 한번 실행해 주는 것이 좋다

- 그림은 적은데 용량이 의외로 큰 경우에는 불필요한 도면층이나 블록, 문자유형, 치수유형 등이

있으므로 purge 명령어를 사용해서 용량을 줄인다.
