[기초] text - 문자를 입력하자

** text - 문자를 입력하자.

도면에 문자를 입력하기 위한 명령을 알아보자.

문자를 입력하는 방법으로 나누면 한줄 입력과 여러줄 입력으로 나눌 수 있다.

그중 한줄 입력에 대해서 먼저 알아보자.

1. 한줄 입력하기

명령어 : dtext

단축명령 : dt

도면에 간단하게 한줄만을 입력하기 위한 명령으로 간단히 도면에 문자를 입력할 수 있지만 특별한 옵션이 없으므로 단순히 문자 기입만을 위해서 사용한다.

Specify start point of text or [Justify/Style]:

다음은 Justtify에 대한 옵션이다.

Justify
Controls justification of the text.

Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]:

You can also enter any of these options at the Specify Start Point of Text prompt.

Align

Specifies both text height and text orientation by designating the endpoints of the baseline.
The size of the characters adjusts in proportion to their height. The longer the text string, the shorter the characters.

Fit

Specifies that text fits within an area and at an orientation defined with two points and a height. Available for horizontally oriented text only.
The height is the distance in drawing units that the uppercase letters extend from the baseline. Designated text height is the distance between the start point and a point you specify. The longer the text string, the narrower the characters. The height of the characters remains constant.

Center

Aligns text from the horizontal center of the baseline, which you specify with a point.
The rotation angle specifies the orientation of the text baseline with respect to the center point. You can designate the angle by specifying a point. The text baseline runs from the start point toward the specified point. If you specify a point to the left of the center point, AutoCAD draws the text upside down.

Middle

Aligns text at the horizontal center of the baseline and the vertical center of the height you specify. Middle-aligned text does not rest on the baseline.
The Middle option differs from the MC option in that it uses the midpoint of all text, including descenders. The MC option uses the midpoint of the height of uppercase letters.

Right

Right-justifies the text at the baseline, which you specify with a point.

TL (Top Left)

Left-justifies text at a point specified for the top of the text. Available for horizontally oriented text only.

TC (Top Center)

Centers text at a point specified for the top of the text. Available for horizontally oriented text only.

TR (Top Right)

Right-justifies text at a point specified for the top of the text. Available for horizontally oriented text only.

ML (Middle Left)

Left-justifies text at a point specified for the middle of the text. Available for horizontally oriented text only.

MC (Middle Center)

Centers the text both horizontally and vertically at the middle of the text. Available for horizontally oriented text only.
The MC option differs from the Middle option in that it uses the midpoint of the height of uppercase letters. The Middle option uses the midpoint of all text, including descenders.

MR (Middle Right)

Right-justifies text at a point specified for the middle of the text. Available for horizontally oriented text only.

BL (Bottom Left)

Left-justifies text at a point specified for the baseline. Available for horizontally oriented text only.

BC (Bottom Center)

Centers text at a point specified for the baseline. Available for horizontally oriented text only.

BR (Bottom Right)

Right-justifies text at a point specified for the baseline. Available for horizontally oriented text only.

STyle 옵션은 개인적으로 스타일을 지정하여 그 스타일의 모양으로 글을 쓸수 있게 하는 것을 말한다.

2. 여러줄 입력하기

다음으로는 여러줄을 입력할 수 있는 멀티라인텍스트 input에 대해서 알아보자.

여러줄을 입력하는 만큼 그 옵션이 많이 존재 한다. 그리고 따로 입력창을 만들어 놓아서 그 입력창을 통하여 여러 옵션을 지정하면서 편집할 수 있는 장점이 있다.

명령어 : Mtext

단축명령 : t, mt

Command: mt MTEXT Current text style:  "Standard"  Text height:  2.5
Specify first corner:
Specify opposite corner or [Height/Justify/Line spacing/Rotation/Style/Width]:

 - Height : 문자크기

 - Justify : 문자의 기준이 되는 위치를 지정 ( 한줄 입력하기 설명 참조)

 - Line spacing : 행 간격을 지정

 - Rotation : 문자의 회전 각도를 지정

 - Style : 문자의 스타일 지정

 - Width : 문자의 폭을 지정

MT는 입력할 범위를 지정하고 입력하여야한다.

범위를 지정하게 되면 입력창이 나타나게 되는데 그것에 대해서 새부적으로 알아보자

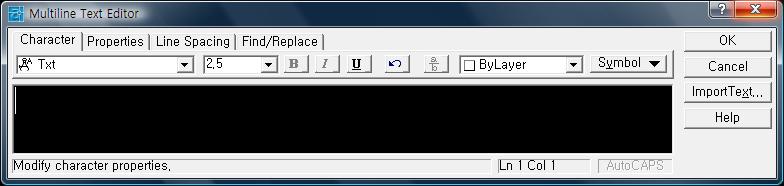

a. Character 탭

특성 탭이다. 문자를 입력할 수 있는 창이 나타나고 그 문자에 대한 특성을 부여 할 수 있는 기능을 찾추고 있다.

글꼴 설정, 문자 크기 지정, 문자 굵게하기, 기울어지게, 밑줄 표시와 같은 설정창을 직관적으로 확인할 수 있다.

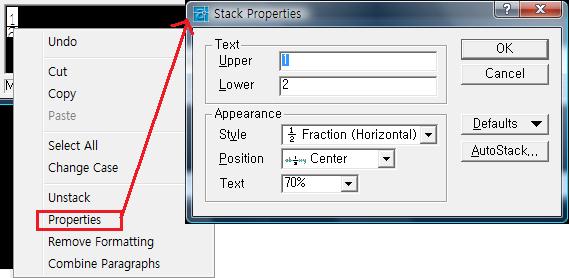

1/2과 같이 표시가 된 문자를 선택했을 때에만 활성화되며 분수로 표시한다. 문자를 선택하고 마우스 오른쪽 단추를 클릭하면 메뉴가 표시되는데, 표시되는 메뉴에서 [Properties]를 선택하면 세부적인 옵션을 설정할 수가 있다.

특수 문자도 입력할 수 있다. 도면에 사용하는 특수한 기호나 문자 도형들을 여기서 찾아서 쓸 수 있다. 하지만 폰트에 따라서 지원하는 특수 문자가 다를 수 있으므로 되도록이면 범용을 이용하여 기호를 입력하는 것이 좋다.

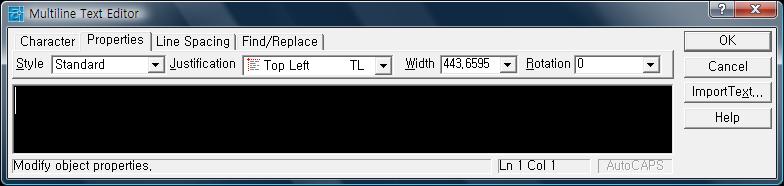

b. Properties 탭

  1. 스타일을 선택한다.

  2. 정렬 위치를 선택한다.

  3. 문자열의 폭을 지정한다.

  4. 문자열의 각도를 지정한다.

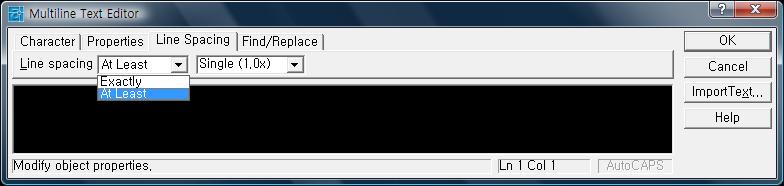

c. Line Spacing 탭

  1. At least : 행에서 가장 큰 문자를 기준으로 문자 행을 자동으로 지정한다.

  2. Exactly : 문자의 크기나 글꼴에 상관없이 모든 문자 행의 간격을 같게 표시한다.

  3. 행의 간격을 지정한다.

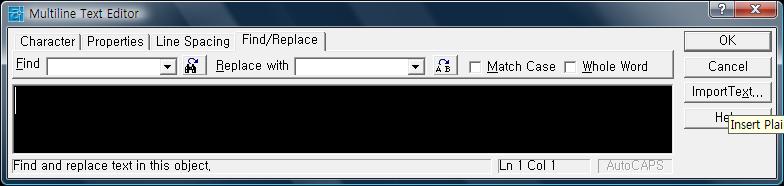

d. Find/Replace 탭

  1. 찾고자 하는 문자를 입력한다.

  2. 대체하고자 하는 문자를 입력한다.

  3. Replace with에 입력되어 있는 단어로 대체된다.

  4. 대소문자를 일치시킨다.

  5. 찾고자하는 문자와 정확히 일치하는 문자만 찾는다.

3. 문자 스타일!!

명령어 : style

단축명령 : st

도면에 사용되는 문자는 모두 스타일을 적용할 수 있다. 각종 도면을 그릴 때 사용하는 문자는 그 도면의 맞는 규격이 있다. 그런 규격에 맞는 스타일을 만들어서 작업을 한다면 한결 수월하게 작업을 할 수있다.

a. Style Name - 사용할 스타일 이름 정의

b. New - 새로 만들어질 스타일 이름을 입력한다.

c. Rename - 선택되어 있는 스타일의 이름을 변경한다.

                   단, 'STANDARD'는 이름을 변경할 수 없다.

d. Delete - 선택되어 있는 스타일을 삭제한다.

                 단, 'STANDARD'는 삭제할 수 없다.

e. Font Name - 선택되어 있는 스타일의 폰트 이름을 지정한다.

f. Font Style - 선택되어 있는 스타일의 폰트 스타일을 지정한다.

g. Height - 선택되어 있는 스타일의 문자 크기를 지정한다.

h. Use Big Font - 선택되어 잇는 스타일에 Big Font를 사용할 것인지를 지정한다.

i. Upside down - 문자를 상하로 뒤집을 것인지를 지정한다.

j. Width - 문자 폭을 설정한다.

k. Backwards - 문자를 좌우로 뒤집는다.

m. Oblique Angle - 문자의 기울기를 지정한다.

n. Vertical - 문자를 세로로 작성한다.

l. Preview - 미리보기

++

** mirrtext 라고 하는 시스템 변수가 있는데 이 값이 1 이면 MIRROR 할 때 뒤집어 져서 나오게 되고 이 값이 0 이면 뒤집어 지지 않게 됩니다.

1. 명령칸에 mirrtext 엔터

2. Enter new value for MIRRTEXT <1> : 이라고 나오면 0 을 입력하고 엔터

이제 MIRROR 을 실행하면 글씨가 뒤집어 지지 않을 겁니다.
