invalid-file** 투상 - 원통에서 나타나는 타원

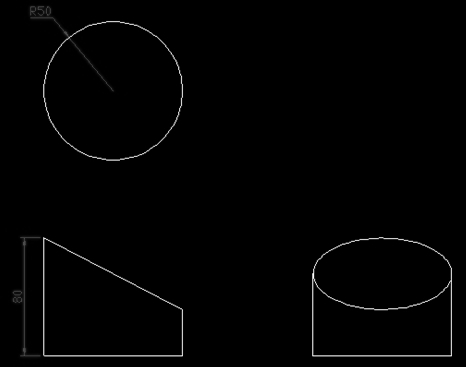

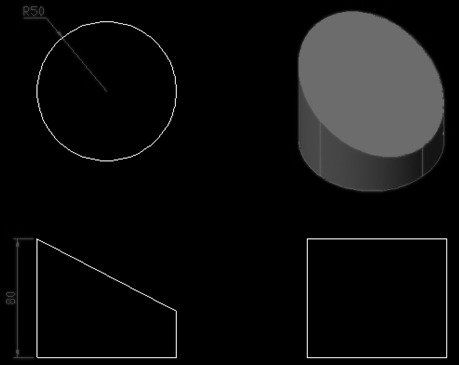

1. 가장 일반적인 경우

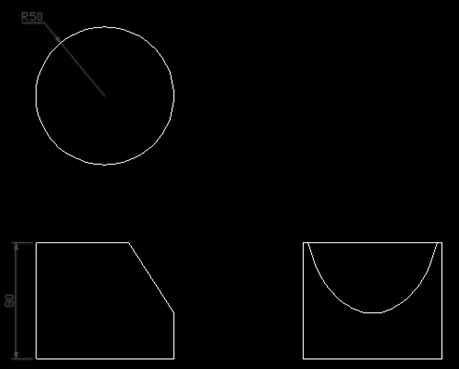

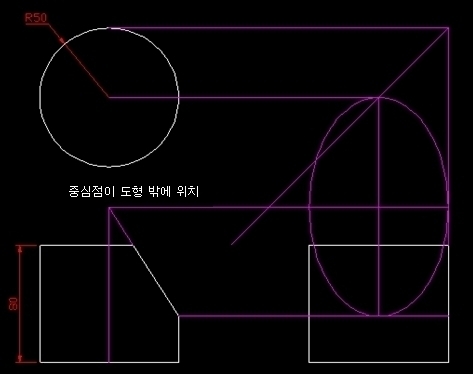

2. 중심점이 도형 밖인 경우

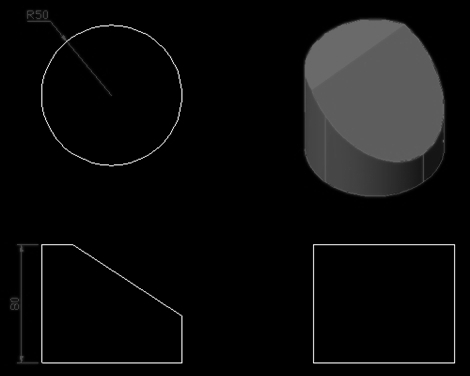

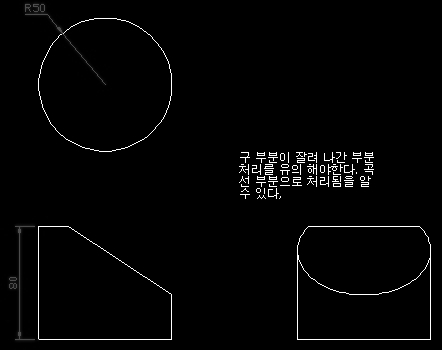

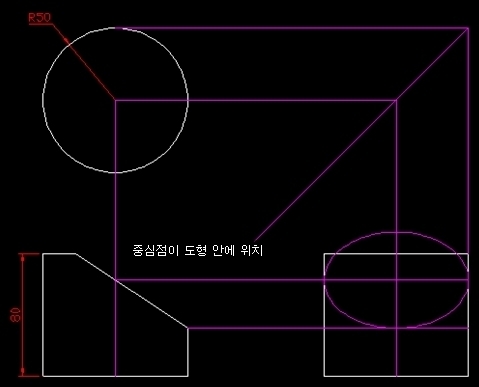

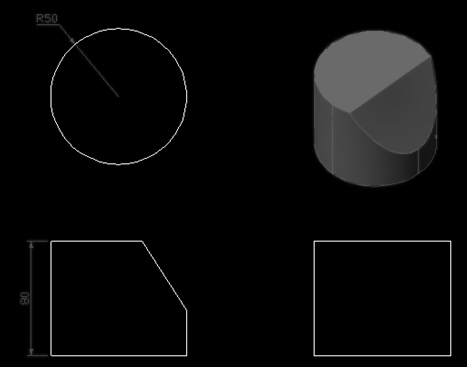

3. 어중간하게 잘린경우(중심점은 도형안)
- 주의 : 측면도의 경계
