[투상] 원뿔에서의 투상

** 투상 (7) - 원뿔

원뿔은 어떤 쪽으로 봐도 같은 기울기를 가지는 외곽을 가지고 있다는 것에 핵심이 있다.

그리고 기울기의 중심이 뿔의 최고 탑 꼭대기에서 만난다는 것이다.

위에 그림에서는 사선으로 절단된 부분이 정면에서 보일 때는 약간 기울여진 모습으로

보이기 때문에 사선으로 절단된 면이 정면에서는 그 면적이 적게 보이게 된다는 것이다.

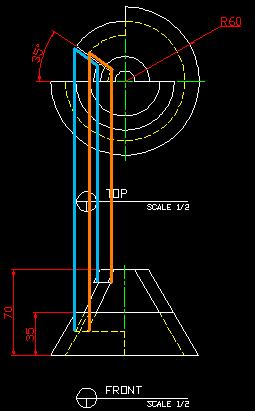

포인트 따오는 것은 위에 그림에서 표시되어 있는 것과 같이

파란선을 외곽선 포인트를 따는 부분이고

붉은 선은 안 쪽에 뚫여있는 안 쪽선을 따는 부분이다.

++

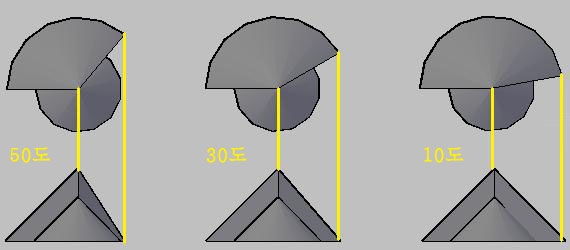

다음 그림을 보고 깍여진 각도에 따라 정면도에서 어떻게 나타나는지 파악해보자!
