[기초] 치수기입 (3) - 원의 치수 기입

** 치수기입 (3) - 원의 치수 기입

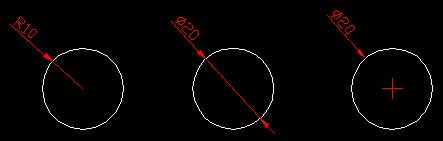

1. 반지름 치수 기입

2. 지름 치수 기입

3. 치수보조선 없애기

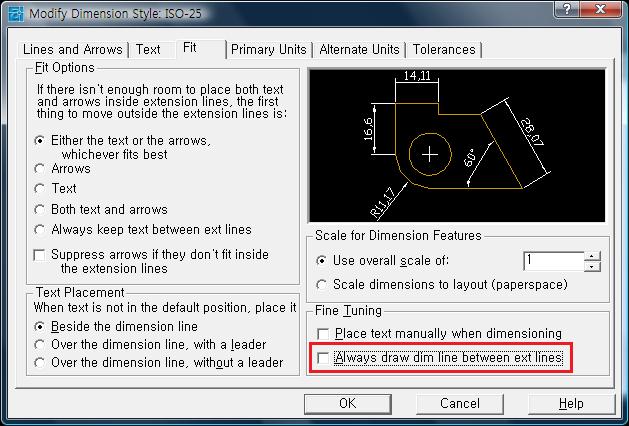

  아래 그림과 같이 dimension style에서

  ㅁ Always draw dim line between ext lines

   항목을 체크 해제하면 된다.

  다른 방법으로는 치수보조선을 가진 원의 치수기입 대상을 Ctrl + 1 로 특성을 활성화한후

  Fit 옵선에서 dim line forced 항목을 off 로 바꿔준다.
