[기초] 치수기입 (4) - 임의의 기울기를 가지는 치수 기입

** 치수 기입 (4) - 임의의 기울기를 가지는 치수 기입

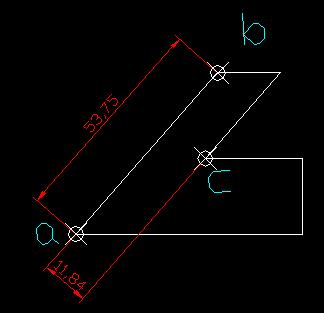

위 그림에서와 같이 윗쪽 사선의 치수는

dimaligned 을 이용하여 치수를 기입한 것이다.

그런데 아랫쪽 치수는 어떻게 기입한 것일까...

아랫쪽 치수는

dimlinear 치수 기입으로 기입할 수 있다.

dli는 수평 수직만 기입되는데 저걸로 어떻게 기입했는지 의아해 할 것이다.

하지만 dli의 옵선중에 rotated 옵션이 있다는 것을 알면 쉽게 이해할 것이다.

rotated 옵션을 이용하여 회전을 주는 것이다.

하지만 회전을 주기 위해서는 각도를 알아야한다.

그렇다면 어떻게 각도를 주었을까... 의문이 생긴다.

그것에 대한 해답은 사선으로 그어진 선을 list명령으로 객체의 속성을 확인하면 쉽게 이해 할 수 있을 것이다. 선의 객체 속성에는 xy평면에서의 각도를 속성으로 가지고 있는 것이다.

결론적으로 각도입력에서 그림에서의 a점과 b점을 클릭해줌으로써 각도를 입력해 줄 수 있다는 것이다.

Command: _dimlinear

-> linear 클릭
Specify first extension line origin or <select object>:

-> 첫번째 지점 즉, a점 클릭
Specify second extension line origin:

-> 두번째 지점 즉, c점 클릭
Specify dimension line location or
[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: r

-> 회전을 시키기 위해서 r 입력
Specify angle of dimension line <0>:

-> 각도를 입력하지 않고 a점 클릭

Specify second point:

-> b점 클릭
Specify dimension line location or
[Mtext/Text/Angle/Horizontal/Vertical/Rotated]:

-> 치수가 입력될 위치 지정
Dimension text = 11.84

끝.
