[기초] OSNAP; extension 옵션을 이용한 2객체 간의 교차점에서 45도선 그리기

** ext를 이용한 2객체 간의 교차점에서 45도선 그리기

osnap의 extension 옵션을 이용하여

두 객체 간의 교차점을 찾아서 xline angle 45도 선을 그려보자

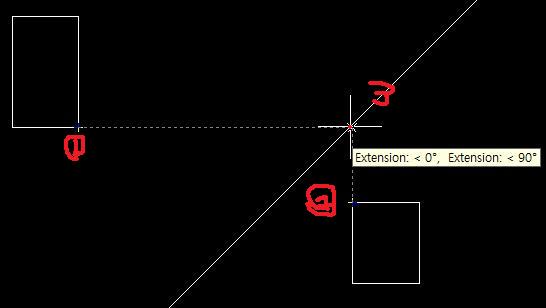

우선 다음 그림을 확인하자

위 그림에서 확인하듯이

xl 엔터

a 엔터

45 엔터

shift+우클릭

x 누름

그럼 eXtension 옵션이 활성화 된다.

그리고 1번 객체 지정 부분에 마우스 커서를 올려놓고

2번 객체 지정 부분에 마우스 커서를 올려놓고 위로 올려본다.

그럼 지정 지점의 교차 부분에 +표시가 되면 그곳을 클릭하면

2객체간의 교차점에 45도 선을 그릴 수 있다.
