** AUTOCAD 오른쪽 클릭을 활용한 빠른 블럭 생성하기. - 작업속도 향상

이번에 설명할 내용은 AUTOCAD에서 제공하는 오른쪽 클릭 사용자화를 이용하여

빠르게 블럭을 생성하는 방법에 대해서 살펴보겠습니다.

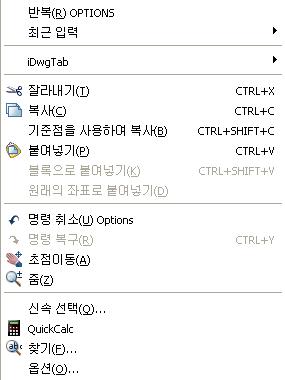

기본적으로 AUTOCAD에서는 SPACE에서 마우스 우측 버튼을 클릭하면 기본적인 메뉴가 팝업됩니다.

이와 같은 메뉴를 확인 할 수 있습니다.

여기서 눈여겨 봐야하는 부분은 잘라내기(T), 복사(C), 기준점을 사용하여 복사(B), 블럭으로 붙여넣기(K)에

있습니다.

특히 블럭으로 붙여넣기를 잘 살펴봐야 합니다.

여기서 블럭으로 붙여넣기는 굳이 블럭의 이름을 입력하지 않아도 임시의 이름으로 블럭을 생성하기 때문에

블럭생성의 속도를 엄청 향상시켜줍니다.

또 눈여겨 볼점을 () 괄호 안의 단축 키입니다.

오른쪽 클릭을 하고 C 또는 K를 누름으로서 바로 해당 기능을 수행할 수 있습니다.

즉, 오른쪽 클릭 - C 로 복사하고

오른쪽 클릭 - K 로 클립보드의 내용을 블럭으로 바로 붙여 넣을 수 있습니다.

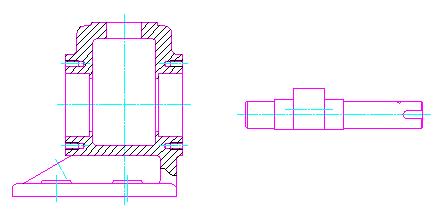

예를 들어 하우징과 축을 그렸습니다.

그리고 축이 하우징에 맞게 그려졌는지 확인하기 위해서 COPY 명령을 이용하여 붙여넣었다면 ....

확인하고 다시 분리할 때 곤란함을 격게 됩니다.

그렇다고 축을 복사한다음 블럭으로 만들고 다시 그것을 붙여서 확인하고 때어내기란 아주 번거롭습니다.

이때 오른쪽 클릭 복사, 블럭으로 붙여 넣기 기능을 사용하여 손쉡게 블럭으로 만들어 비교할 수 있게 됩니다.

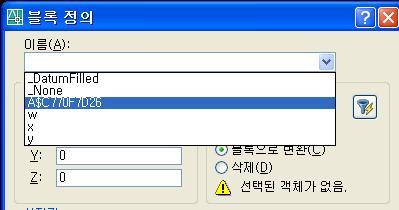

그리고 이렇게 생성된 블럭의 이름과 다음과 같이 생성됨을 알 수 있습니다.

A$C...... 머머머 로 이름이 임의로 생성됩니다.

특별히 이름을 주어 블럭을 만들 필요가 없는 경우 이는 작업 시간을 조금이나마 줄여주는 역활을 하게 될 것입니다.

이상입니다.
