[투상] 곡면과 곡면의 경계면 그리기

** 투상 - 곡면과 곡면의 경계면 그리기

곡면과 곡면의 경계는 어떻게 표현해야하는가?

정말 궁금해서 카폐에 글올려서 물어보았습니다.

아무리 생각해도 원이나 타원이 나올 수 없었습니다.

가령 원통이 사선으로 절단되어 있다면 일정한 기울기로 인해서 타원이 나타 날수 있지만

곡면이라 하면 계속적으로 기울기가 변하는 현상이

나타나는 관계로 어떻게 그릴지 도무지 알 수가 없었습니다.

곡면과 곡면의 경계는 포물선으로 그려야하겠지만

오토캐드에서 포물선??? 응???.... 그리는 걸 찾을 수가 없더군요

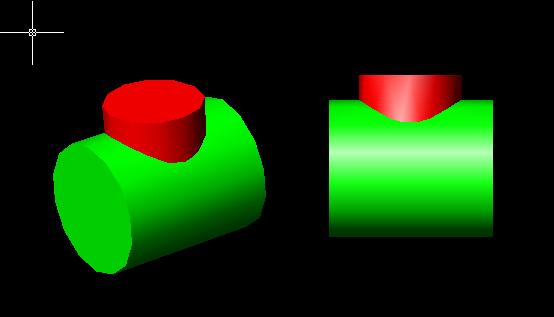

위의 그림과 같은 3차원 도형에서 빨간색 부분과 녹색 부분의 경계면을 그리는 방법입니다.

정확하기 일치하게는 그릴 수는 없지만 거의 일치하게 표현 할 수 있습니다.

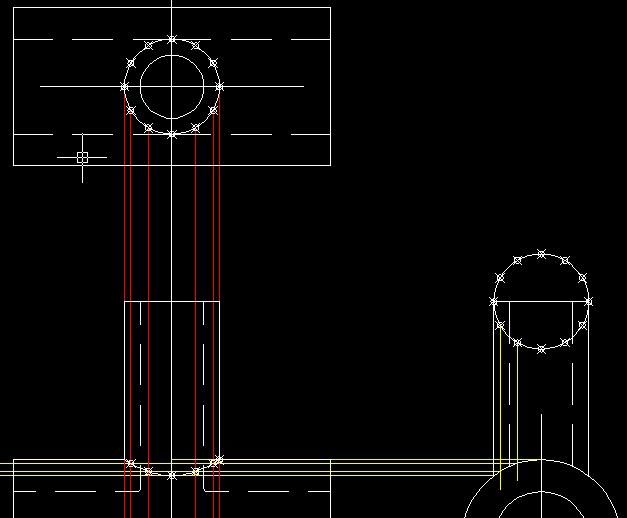

다음 그림은 이 경계면을 그리는 방법입니다.
